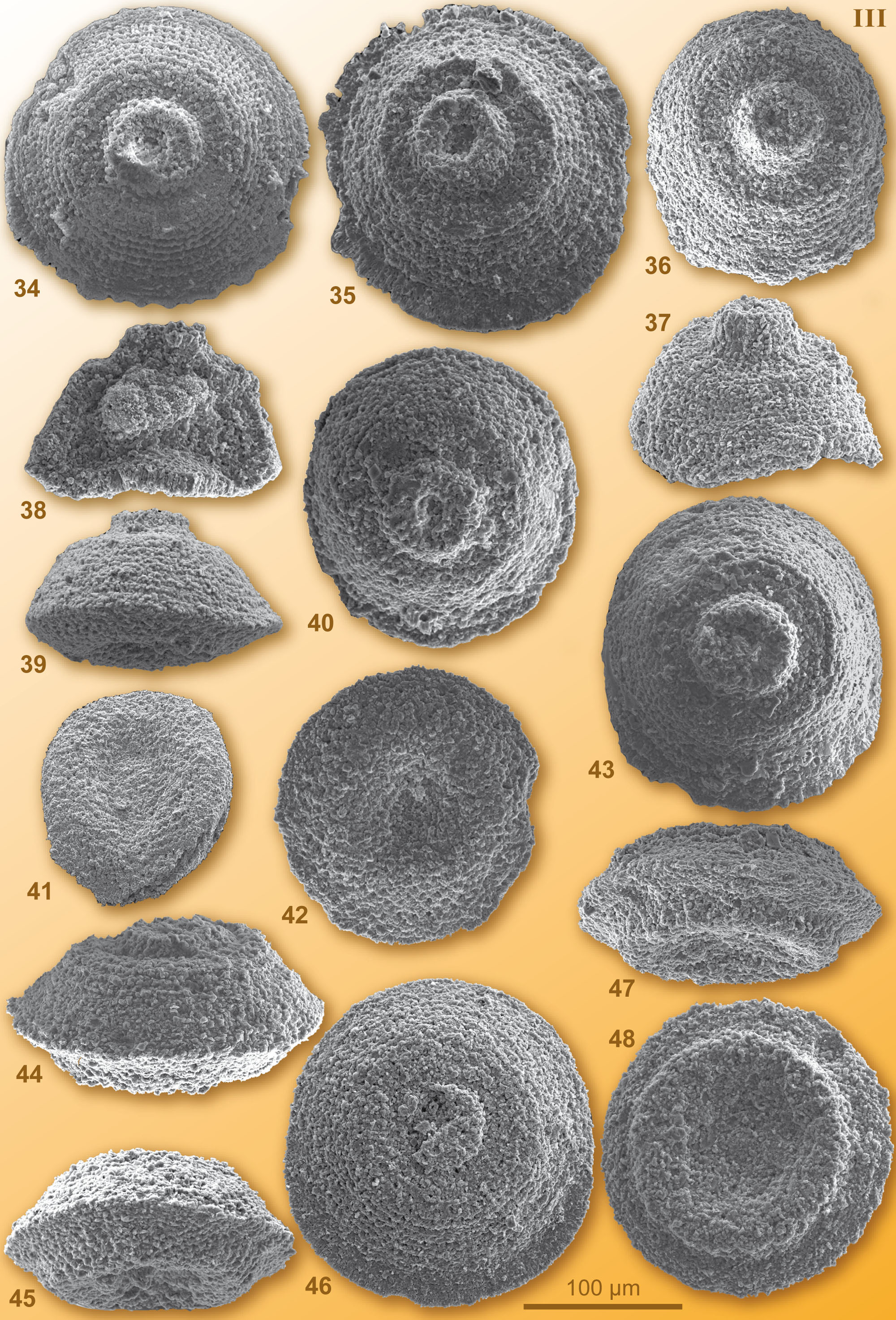

Planche 3 :
Gilianelles vues au microscope électronique, grossies 600 fois ; vues de profil avec l'orifice vers le haut ; avant vers le haut lorsqu'il est identifiable.
Vues 34-35, gilianelle Aturella aequilatera (A4b) : 34- vue orale, niveau 57,9 ; 35- vue
orale, niveau 47,2.
Vues 36-43, gilianelle Aturella altodepressa (A4a) : 36- vue orale, niveau 5,0 ; 37- vue de profil arrière gauche, même individu ; 38- section de
profil, niveau +5,0 ; 39- profil, avant à gauche, niveau -5,0 ; 40- vue
orale, niveau 11,0 ; 41- vue aborale, petit individu, niveau +5,0 ; 42- vue
aborale, niveau 11,0 ; 43- vue orale, niveau 18,2.
Vues 44-48, gilianelle Aturella angulata (A4b') : 44- profil oral, niveau 69,0 ; 45- profil aboral du précédent ; 46- vue
orale, niveau 79,8 ; 47- profil aboral, niveau 79,8 ; 48- vue aborale du précédent.
Plate 3: Gilianelles enlarged 600 times; profile views with the aperture upward; front upward when recognizable.
Images 34-35, gilianelle Aturella aequilatera (A4b): 34- oral view, level 57.9; 35- oral view, level 47.2.
Images 36-43, gilianelle Aturella altodepressa (A4a): 36- oral view, level 5.0; 37- profile from left back side, same specimen; 38- profile section, level +5.0; 39- profile, front -anterior of the test- to the left, level -5.0; 40- oral view, level 11.0; 41- aboral view of small specimen, level +5.0; 42- aboral view, level 11.0; 43- oral view, level 18.2.
Images 44-48, gilianelle Aturella angulata (A4b'): 44- oral profile, level 69.0; 45- aboral profile of the same; 46- oral view, level 79.8; 47- profile aboral, level 79.8; 48- aboral view of the same.
