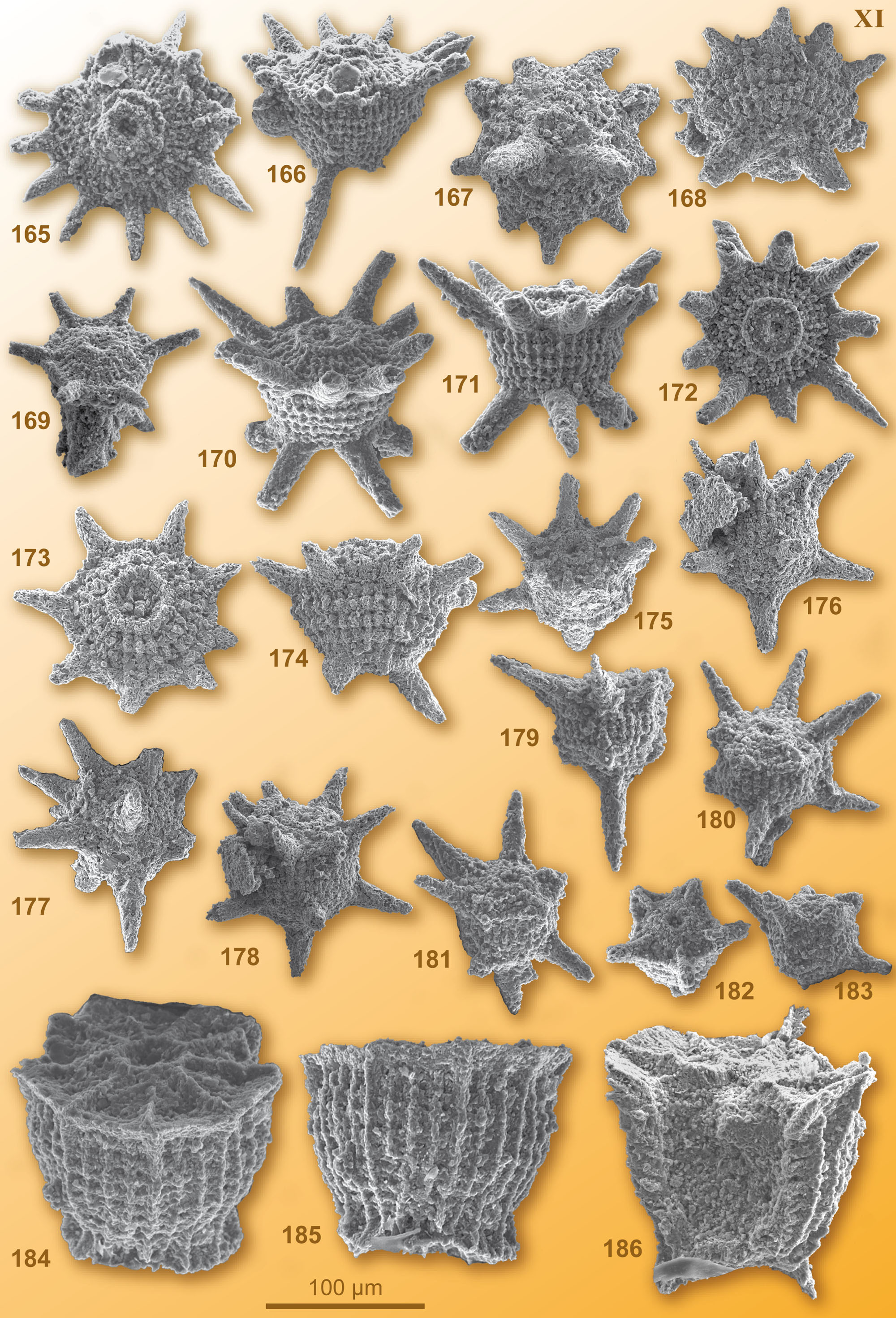

Planche 11 :
Gilianelles vues au microscope électronique, grossies 600 fois ; vues de profil avec l'orifice vers le haut.
Vues 165-174, gilianelle Aquilegiella varia (H2) : 165- vue orale, niveau 54,9 ; 166- profil du précédent ; 167- vue
aborale, niveau 50,0 ; 168- vue cavalière aborale du précédent ; 169- vue cavalière orale d'un petit
individu, niveau 79,8 ; 170- vue cavalière orale, niveau 57,9 ; 171- profil du précédent ; 172- vue orale du même spécimen ; 173- vue
orale, niveau 50,0 ; 174- profil du précédent.
Vues 175-183, gilianelle Aquilegiella ericius (H5) du niveau 50,0 : 175- vue cavalière orale ; 176- profil ; 177- vue
aborale, pied axial vers l'observateur ; 178- profil cavalier oral, même spécimen que 176 ; 179-
profil, tous les pieds latéraux brisés ; 180 & 181- 2 profils cavaliers oraux du même spécimen tourné de 90° ; 182- vue cavalière orale d'un petit individu de la
même(?) espèce ; 183- profil du précédent.
Vues 184-186, gilianelle Pocillella grandicula (E3a) du niveau 11,0 : 184- profil cavalier oral ; 185- profil du précédent ; 186- profil d'un spécimen
ouvert.
Plate 11: Gilianelles enlarged 600 times; profile views with the aperture upward.
Images 165-174, gilianelle Aquilegiella varia (H2): 165- oral view, level 54.9; 166- profile of the same; 167- aboral view, level 50.0; 168- aboral oblique view of the same; 169- oral oblique view of a small specimen, level 79.8; 170- oral oblique view, level 57.9; 171- profile of the same; 172- oral view of the same; 173- oral view, level 50.0; 174- profile of the same.
Views 175-183, gilianelle Aquilegiella ericius (H5) of level 50.0: 175- oral oblique view; 176- profile; 177- aboral view, axial foot in front; 178- oblique oral profile, same specimen as 176; 179- profile, all lateral feet broken; 180 & 181- 2 oblique oral profiles of the same specimen; 182- oblique oral view of a small specimen possibly of the same species; 183- profile of the same.
Images 184-186, gilianelle Pocillella grandicula (E3a) of level 11.0: 184- oblique oral profile; 185- profile of the same; 186- profile of a broken specimen.
