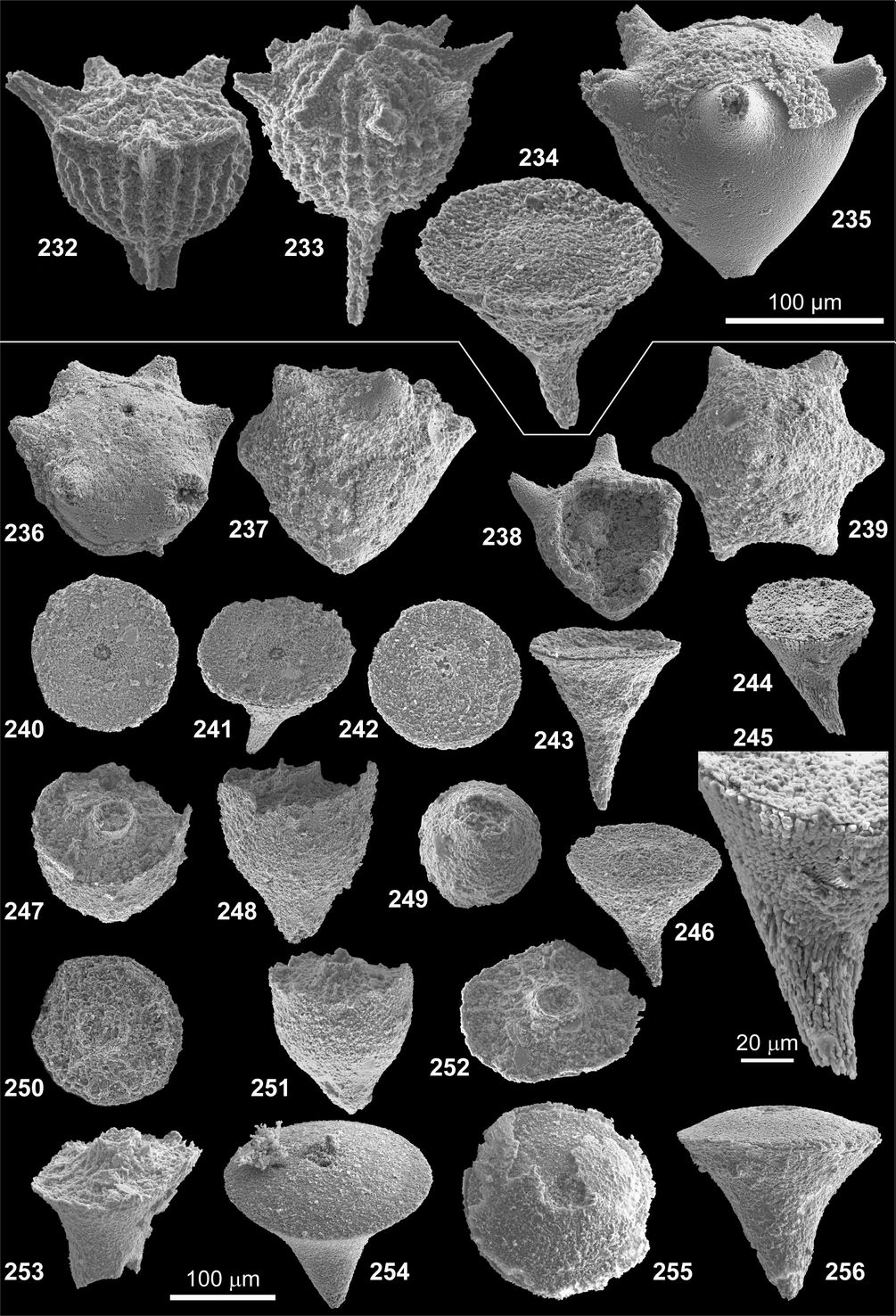

Planche 15 :
Gilianelles et autres microproblematica vus au microscope électronique, grossis 600 fois en haut,
400 fois en bas
(sauf vue 245) ; vues de profil avec l'orifice vers le haut.
Vues 232-233, gilianelle Obbella caryophyllum (G1) : 232- profil cavalier oral, niveau 11,0 ; 233- profil cavalier oral, niveau 57,9.
Vue 234, microproblematica Tubella hunzikeri (L1), vue cavalière
orale, niveau 11,0.
Vues 235-239, microproblematica Lucernellus aubouini (F1) : 235- profil cavalier oral, niveau 54,9 ; 236- vue cavalière
orale, niveau 47,2 ; 237- vue cavalière aborale, niveau 47,2 ; 238- test ouvert vu de
profil, niveau 54,9 ; 239- vue aborale, niveau 47,2.
Vues 240-246, microproblematica Tubella hunzikeri (L1) : 240- vue
orale, niveau 50,0 ; 241- vue cavalière orale du même ; 242- vue
orale, niveau 11,0 ; 243- profil, niveau +5,0 ; 244- profil cavalier oral, niveau -5,0 ; 245- grossissement du même ; 246- vue cavalière orale du spécimen de la vue 242.
Vues 247-253, microproblematica Vasculum laevis (E1) : 247- vue cavalière
orale, niveau 50,0 ; 248- profil du même ; 249- vue aborale, niveau 11,0 ; 250- vue
orale, niveau 11,0 ; 251- profil cavalier oral, niveau 11,0 ; 252- vue
orale, niveau 11,0 ; 253- profil cavalier oral du même.
Vues 254-256, microproblematica Cimicellus nudatus (K1), niveau 79,8 : 254- vue cavalière
orale, test présent ; 255- vue orale, test partiellement présent ; 256-
profil, test présent sur les flancs.
Plate 15: Gilianelles and other microproblematica. x 600 above horizontal division, below it
x 400 (except view 245); profile views with the aperture upward.
Images 232-233, gilianelle Obbella caryophyllum (G1): 232- oblique oral profile, level 11.0; 233- oblique oral profile, level 57.9.
Image 234, microproblematica Tubella hunzikeri (L1), oblique oral view, level 11.0.
Images 235-239, microproblematica Lucernellus aubouini (F1): 235- oblique oral profile, level 54.9; 236- oblique oral view, level 47.2; 237- oblique aboral view, level 47.2; 238- profile of an open test, level 54.9; 239- aboral view, level 47.2.
Images 240-246, microproblematica Tubella hunzikeri (L1): 240- oral view, level 50.0; 241- oblique oral view of the same; 242- oral view, level 11.0; 243- profile, level +5.0; 244- oblique oral profile, level -5.0; 245- enlargement of the same; 246- oblique oral profile of specimen 242.
Images 247-253, microproblematica Vasculum laevis (E1): 247- oblique oral view, level 50.0; 248- profile of the same; 249- aboral view, level 11.0; 250- oral view, level 11.0; 251- oblique oral profile, level 11.0; 252- oral view, level 11.0; 253- oblique oral profile of the same.
Images 254-256, microproblematica Cimicellus nudatus (K1), level 79.8: 254- oblique oral view, test of specimen complete; 255- oral view, test partially removed; 256- profile, test removed on the oral face and aboral end.
